Sterowanie układów pneumatycznych
Sterowanie przepływem sprężonego powietrza w obwodzie pneumatycznym umożliwia kontrolę pneumatycznych elementów wykonawczych oraz innych elementów sterujących. Sterowanie może odbywać się za pomocą uruchamiania mechanicznego, sygnałem pneumatycznym lub elektrycznym.
Sterowanie układów pneumatycznych
Elementy sterowania, służące do budowy układów pneumatycznych są odzwierciedleniem zmian i rozwoju, zachodzącego nieprzerwanie od dziesięcioleci w obszarze automatyzacji pneumatycznej. Chociaż w dalszym ciągu, w prostych urządzeniach wyposażonych w siłowniki, wykorzystywane są zawory i rozdzielacze sterowane ręcznie, to już w bardziej rozbudowanych maszynach czy liniach produkcyjnych powszechnym stało się stosowanie rozdzielaczy sterowanych elektrycznie.
Czwarta rewolucja przemysłowa ( Przemysł 4.0 ) wprowadziła znaczące zmiany. Aby nadążyć za postępującą digitalizacją konieczne stało się zintegrowanie rozdzielaczy, najpierw w wyspy zaworowe, a następnie w wyspy połączone modułami I/O oraz z modułami komunikacji, umożliwiającymi zarządzanie pracą elektrozaworów poprzez przemysłowe sieci cyfrowe.
PNEUMAX jako jeden z liderów rynku, wyznacza nowe trendy i standardy. Oferta produktów z grupy zawory i rozdzielacz pneumatyczne jest kompleksowa i spełnia, zarówno wymagania norm i przepisów, jak również specjalistyczne oczekiwania branżowe. Różnorodność rozwiązań pod względem parametrów przepływu, ochrony IP, materiałów użytych do budowy czy w końcu protokołów sterujących jest wyróżnikiem oferty firmy PNEUMAX.
ZAWORY I ROZDZIELACZE STERUJĄCE PRZEPŁYWEM POWIETRZA

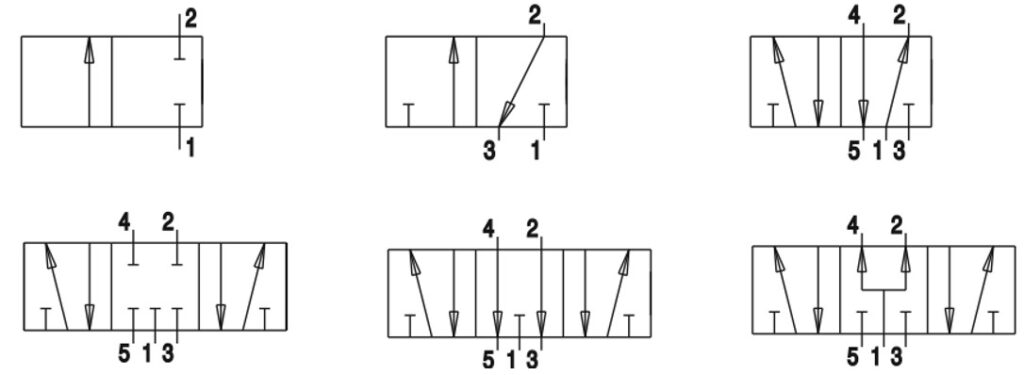

Zawory i rozdzielacze pneumatyczne dzielimy ze względu na:
liczbę dróg:
- zawory / rozdzielacze 2-drożne
- zawory / rozdzielacze 3-drożne
- zawory / rozdzielacze 5-drożne
liczbę pozycji:
- zawory / rozdzielacze dwuzpozycyjne
- zawory / rozdzielacze trójpozycyjne
sposób sterowania:

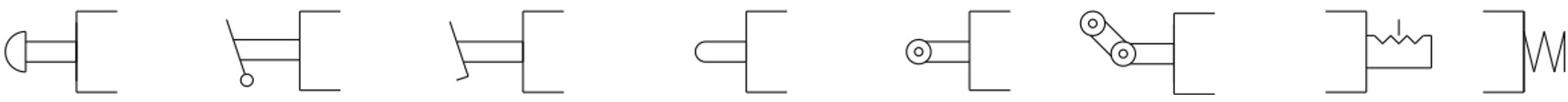

- zawory / rozdzielacze mechaniczne

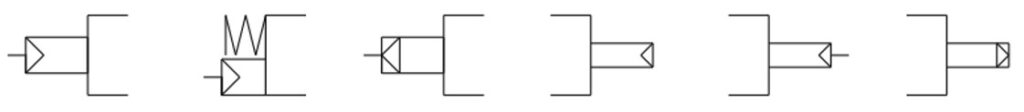

- zawory / rozdzielacze pneumatyczne

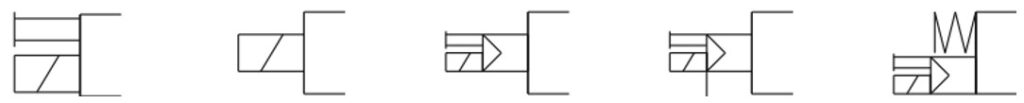

- zawory / rozdzielacze elektryczne oraz elektro-pneumatyczne
Sposób sterowania dzieli się na bezpośredni i pośredni:

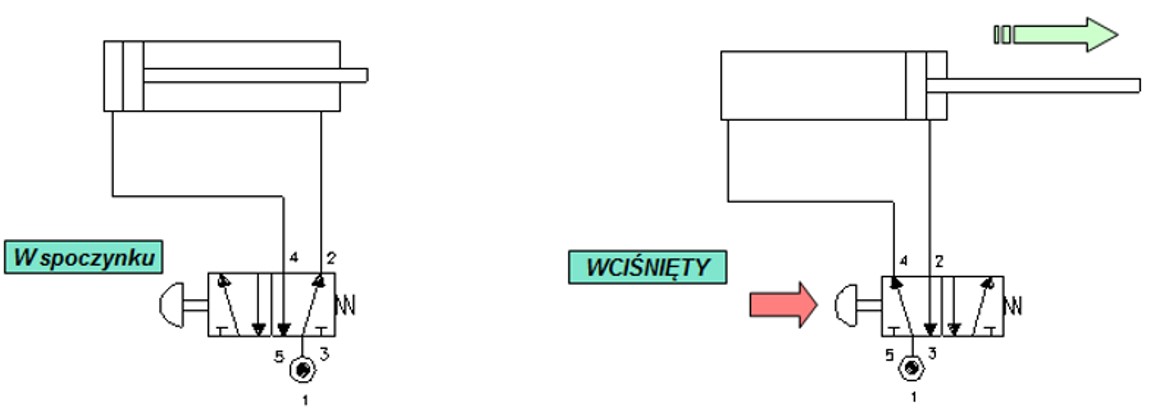

- sterowanie bezpośrednie siłownikiem podwójnego działania przez zawór monostabilny 5/2

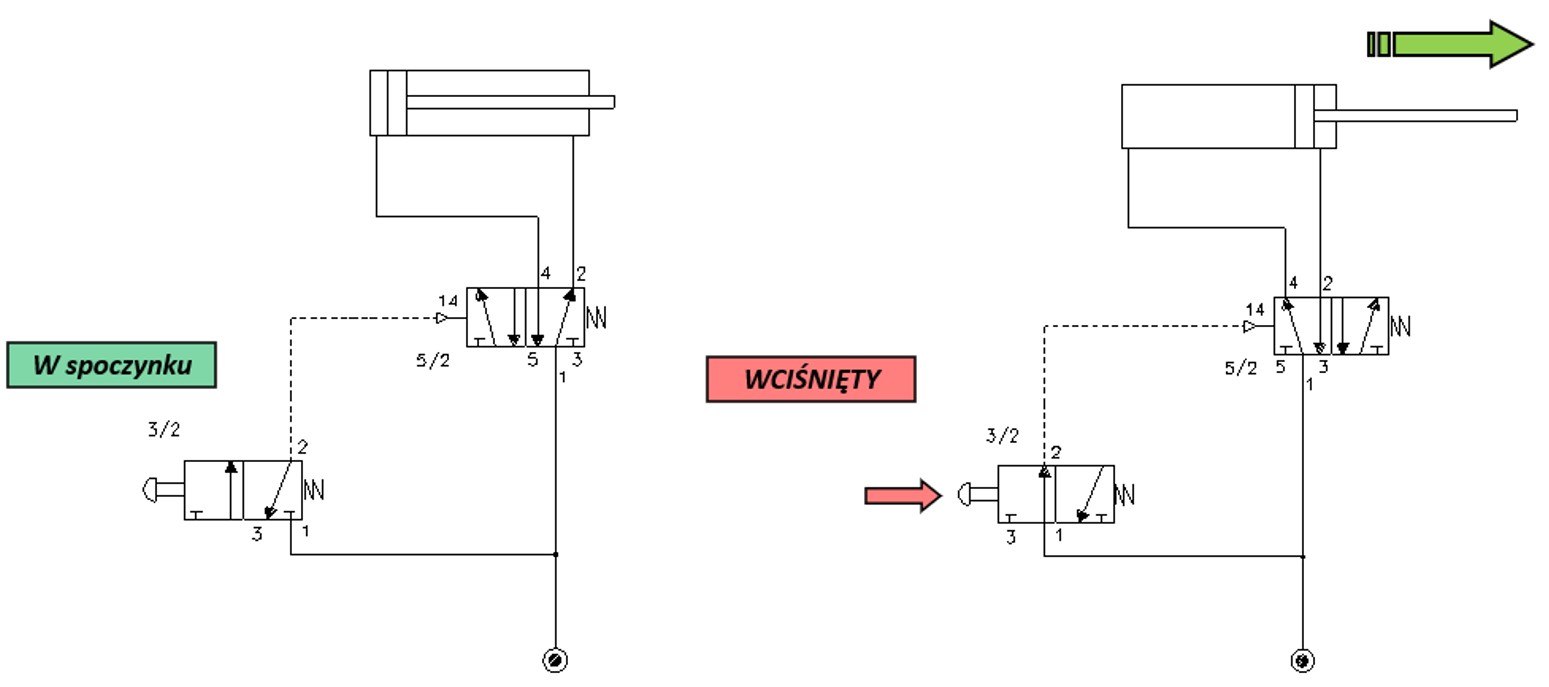

- sterowanie pośrednie siłownikiem podwójnego działania przez zawór 3/2 (pilot) monostabilny oraz zawór wykonawczy 5/2 monostabilny, sterowany pneumatycznie

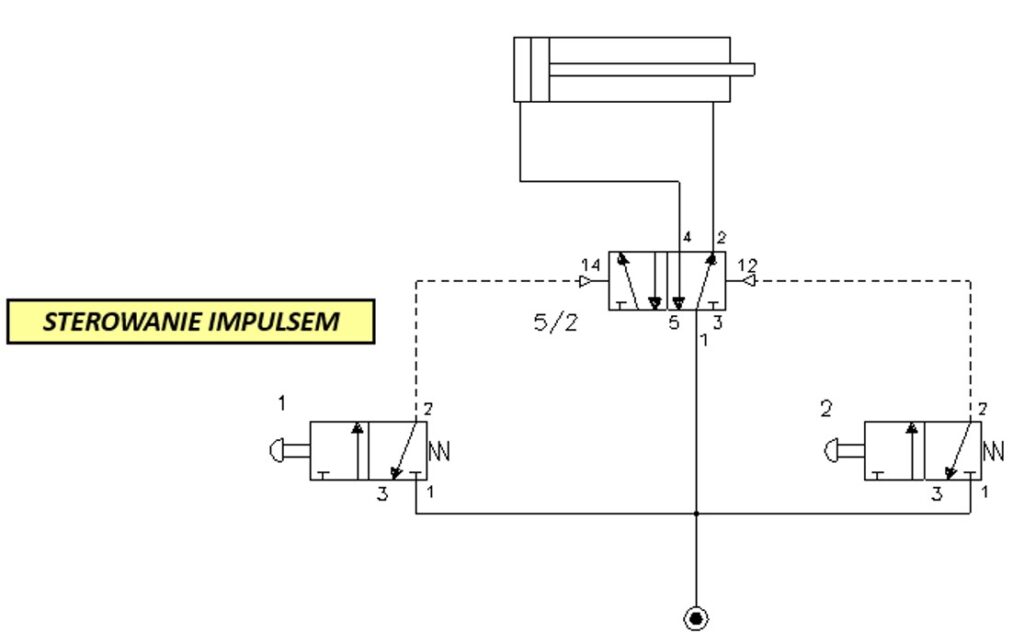

- sterowanie pośrednie siłownikiem podwójnego działania przez dwa zawory 3/2 (piloty) monostabilne oraz zawór wykonawczy 5/2 bistabilny, sterowany dwustronnie pneumatycznie
(sterowanie impulsowe)
Od pojedynczego zaworu do wyspy elektrozaworowej:
- Zawory i elektrozawory używane indywidualnie, blisko elementu wykonawczego

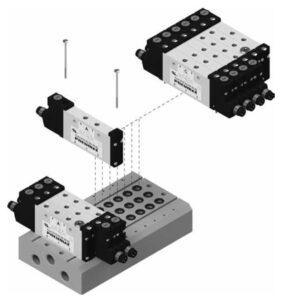

- Prosta tzw. wyspa zaworowa z cewkami zaworów sterowanymi indywidualnie

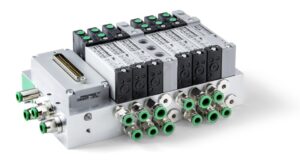

Nowoczesne wyspy elektrozaworowe firmy PNEUMAX zapewniają dużą elastyczność i wiele możliwości rozbudowy. Złącza wtykowe pneumatyczne umieszczone na przedniej ściance umożliwiają łatwe wyprowadzenie przewodów pneumatycznych. Użycie nowoczesnych materiałów – technopolimeru lub aluminium redukuje w sposób znaczący wagę wyspy.
Jedną z największych zalet jest możliwość integracji naszych wysp zaworowych z sieciami przemysłowymi. Dostępne protokoły: CANopen®, PROFIBUS DP, DeviceNet, EtherNet/IP, PROFINET IO RT/IRT, EtherCAT®, Powerlink oraz IO-link.

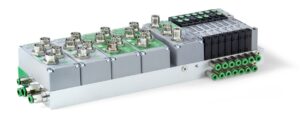

Możliwość konfiguracji modułów sterujących i wejściowych połączonych fizycznie bezpośrednio z wyspami elektrozaworowymi, lub podłączenie systemu Serii PX za pośrednictwem kabla do zewnętrznych elektrozaworów lub do innych elementów wykonawczych.
System zapewnia dużą elastyczność i wiele możliwości rozbudowy oraz dopasowania dla każdej aplikacji. Jedną z największych zalet jest możliwość integracji systemu z sieciami przemysłowymi – dostępne protokoły: CANopen®, PROFIBUS DP, PROFINET IO RT/IRT, EtherCAT® , EtherNet/IP, IO-link oraz CC-Link IE Field Basic.
- Wyspy zaworowe PNEUMAX dostępne w wersji EVO – z nowym, modułowym systemem sterowania „Seria PX”
